フローティングタイプコイルコネクタ
フローティングタイプコイルコネクタの特長
- 低背接続に優位です。
- 無半田接続タイプです。

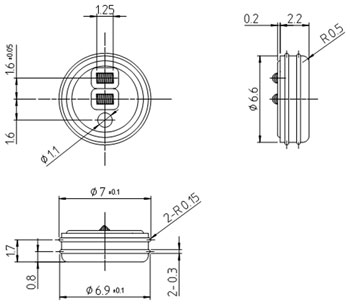

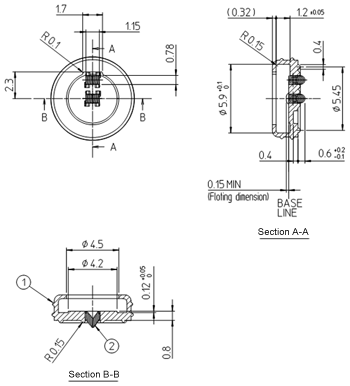

標準マイク用コネクタ寸法（φ6.0×t1.2マイク用）
SMTタイプコイルコネクタ

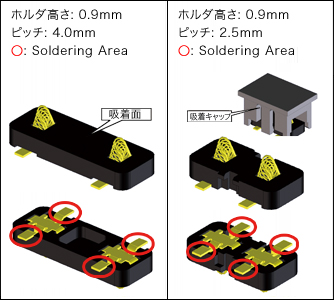

SMTタイプコイルコネクタの特長
- 省スペース低背（ホルダ高さ0.9ミリ）タイプです。
- フラックス上がり防止構造付です。
 |
|

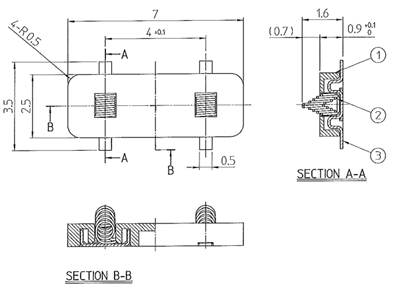

【ホルダ高さ 0.9ミリ、ピッチ 4.0ミリ】タイプ
アプリケーション
マイク
スピーカー
レシーバー
LCD 基板間
| 品名 | 数量 | 材質 | 処理 | 備考 |
|---|---|---|---|---|
| Housing | 1 | LCP | UL94V-O | |
| Spring | 2 | SUS | Ni:1.5μm MIN Au:0.5μm MN |
|
| Terminal | 2 | C5191 | Ni:2μm MIN Au:0.5μm MN |
参考ランドパターン

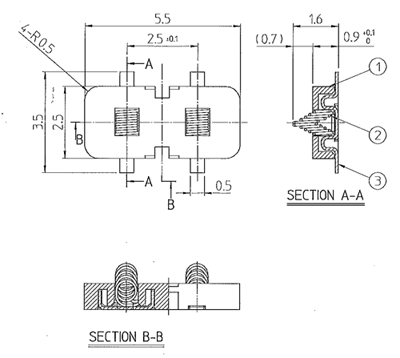

【ホルダ高さ 0.9ミリ、ピッチ 2.5ミリ】タイプ
アプリケーション
マイク
スピーカー
レシーバー
LCD 基板間
| 品名 | 数量 | 材質 | 処理 | 備考 |
|---|---|---|---|---|
| Housing | 1 | LCP | UL94V-O | |
| Spring | 2 | SUS | Ni:1.5μm MIN Au:0.5μm MN |
|
| Terminal | 2 | C5191 | Ni:2μm MIN Au:0.5μm MN |
参考ランドパターン
